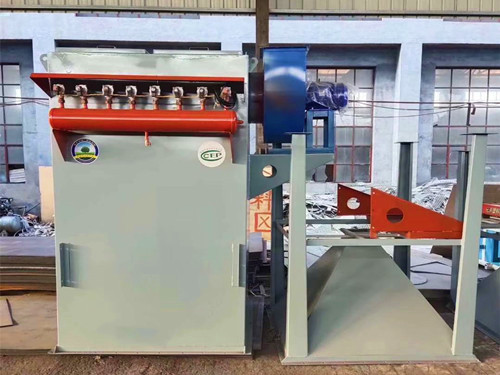

MC24脈沖濾袋除塵器屬于MC系列除塵器的其中一個型號,采用噴吹清灰的方式達到收塵目的。除塵效率可以達到百分99.5,噴吹方式有高壓和低壓噴吹,噴吹效果好。
MC24脈沖濾袋除塵器是由上、中、下箱體,排灰系統及噴吹系統五部分組成。
MC24脈沖濾袋除塵器的結構:
1、上箱體包括可掀起的蓋板和出風口;
2、中箱體內有多孔板、濾袋框架、、濾袋及文氏管;
3、下箱體由灰斗、進風口及檢查門組成;噴吹系統包括控制閥、脈沖電磁閥、噴吹管和氣包組成。
MC24脈沖濾袋除塵器是如何工作的?
含有粉塵的煙氣由除塵器進風口進入中、下箱體的過程中,粉塵被吸附在除塵濾袋上,氣體則通過濾袋經過文氏里管進入上箱體,從出風口排出,隨著濾袋上粉塵的積累,濾袋壓力損失逐漸增加,該壓力損失由壓力計反饋到控制儀??刂苾x接收并發出指令,按順序觸發各脈沖電磁閥,使氣包內的氣體瞬時從噴吹管的各孔噴出,經文氏里管噴射到相應的濾袋內,濾袋在氣流瞬時的反作用下膨脹,使積附在濾袋表面的粉塵脫落,濾袋重新使用。
MC24脈沖濾袋除塵器的使用注意事項:
1、清灰裝置噴吹采用管式 噴吹。
2、噴吹壓力有低壓噴吹,壓力低于0.4MPA,有高壓噴吹,壓力高于0.4MPA。高壓氣源動能較大,用氣量較少,低壓氣源動能較小,用氣量較多。脈沖噴吹氣源壓力不論高低,都以達到 清灰為目的,需要的清灰能量是一樣。
3、噴吹清灰機構分為無引流噴嘴無文氏管、有引流噴嘴無文氏管和有引流噴嘴有文氏管等組合。
4、脈沖噴吹清灰有在線清灰和離線清灰之分。通過調整收塵器參數,可以使在線與離線清灰達到基本相同的清灰效果。
MC24脈沖濾袋除塵器的過濾風量可達:2160-4320m3/n
脈沖濾袋除塵設備除了MC24脈沖濾袋除塵器外,還有MC36-Ⅱ、MC48-Ⅱ、MC60-Ⅱ等規格,因過濾面積、過濾風量和尺寸的不同,可供定制。
